A/B相正交计数器的原理

S7-200 smart PLC高速计数器模式9、10、11支持A/B相正交计数器，其原理是判断A/B相正交脉冲输入信号a是超前或者滞后b相90度相位角，A/B相正交计数器增或减计数。

用S7-200 smart PLC判断A/B相正交计数器方向的方法

根据以上原理，可以比较通过相邻2次定时中断收集的高速计数器的当前值的大小，在S7-200 smart PLC判断A/B相正交计数器的方向。具体来说，可以参考以下三种编程来实现：

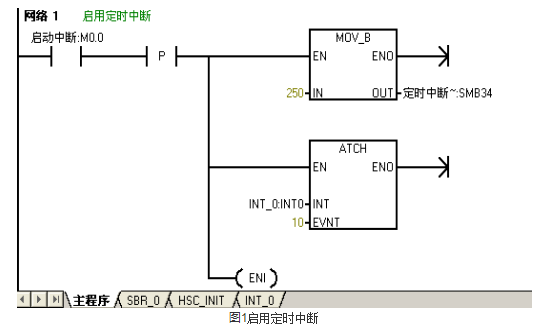

首先，设定定时中断时间(可设定为0-255ms内的任意值))，并连接到该中断。如下图1所示：

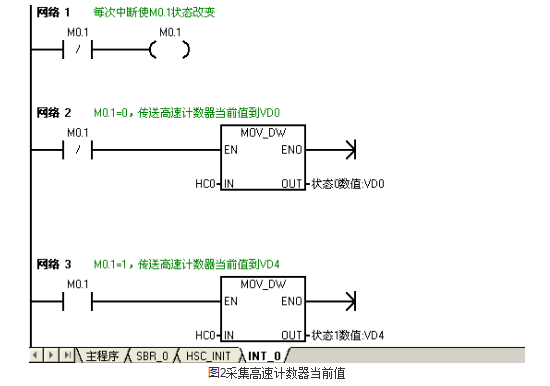

接着，如下图2所示，在相邻的两次计时器中断执行时，分别收集高速计数器的当前值，并传送到两个不同的寄存器地址:

通过比较程序中相邻2次定时中断收集的高速计数器的当前值的大小，可以实现S7-200 smart PL中A/B相正交计数器的方向判定。

注意：判断方向的时间间隔是设定的定时中断周期的2倍。如下图3所示：

1.状态1的高速计数器值大于状态0的高速计数器值，A/B相正交计数器进行增计数；

2.状态1的高速计数器值小于状态0的高速计数器值，A/B相正交计数器进行减计数。
