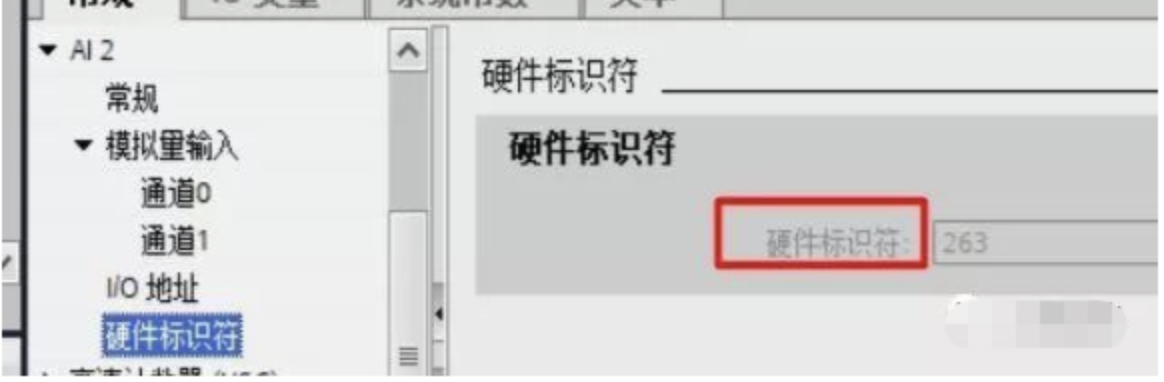

图15 AI通道硬件标识符

 配置硬件配置时，TIA门户会自动为每个硬件对象(如模块、接口、模块端口、智能设备的传输区等)分配硬件标识符。 这相当于我们的身份证号码，是唯一的。

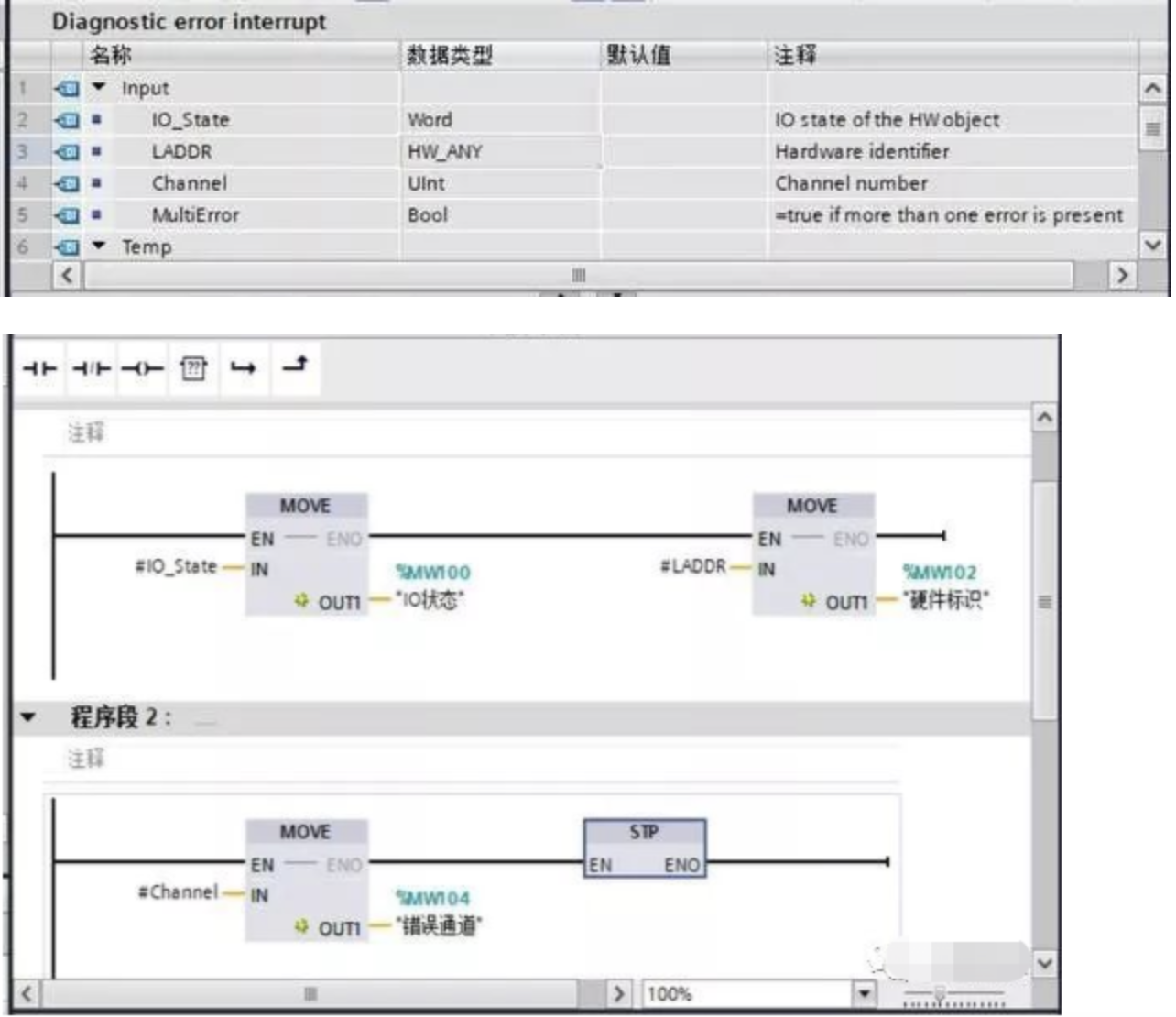

 图16诊断程序

 通过诊断，可以获取错误IO状态、硬件标识符和通道，并添加STP命令。 发生错误时，如果将PLC设为STOP状态， 不追加STP指令，PLC将在RUN状态下动作。

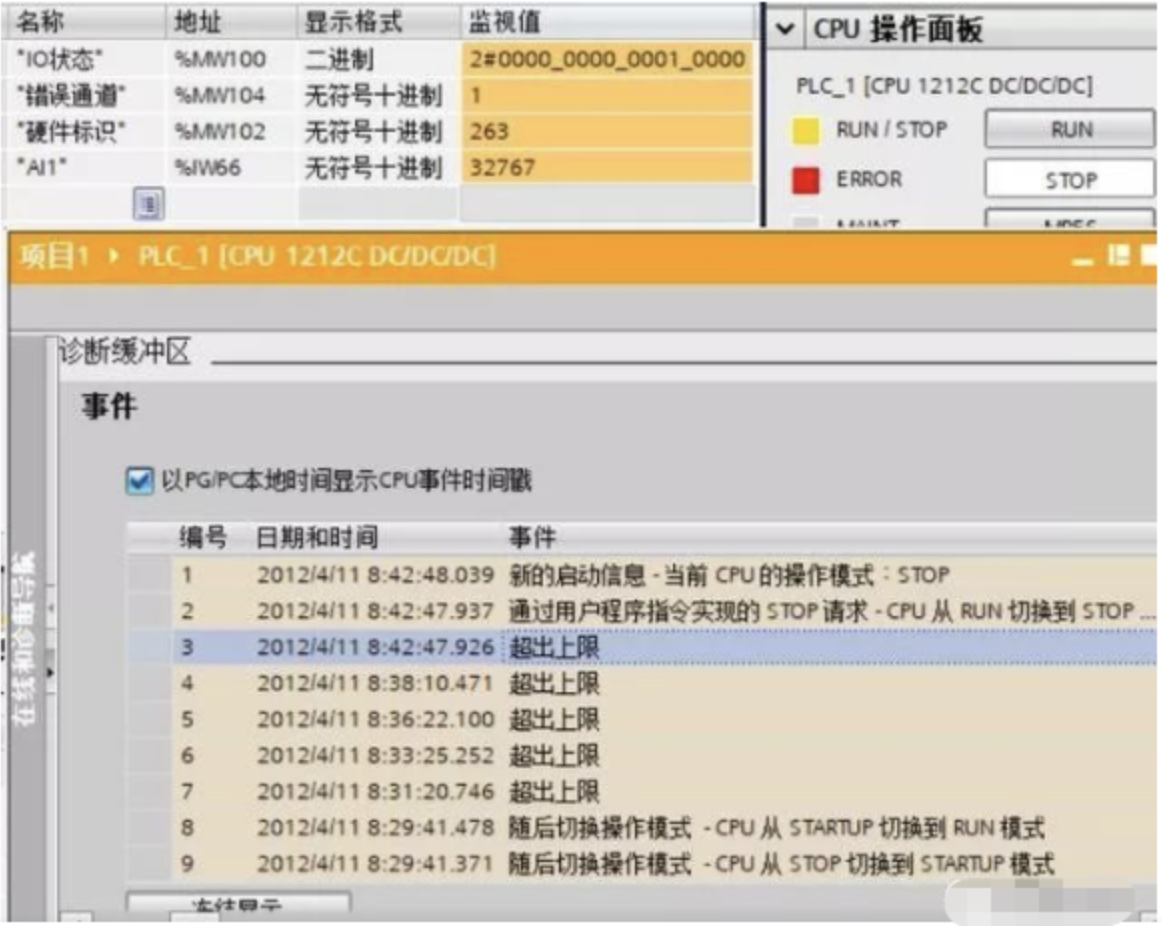

 图17诊断运转结果

 通过读入IO_State、LADDR、Channel这3个变量，IO状态以二进制形式显示，第4位为1，因此会发生错误。 有关每个变量的含义，请参见下图。

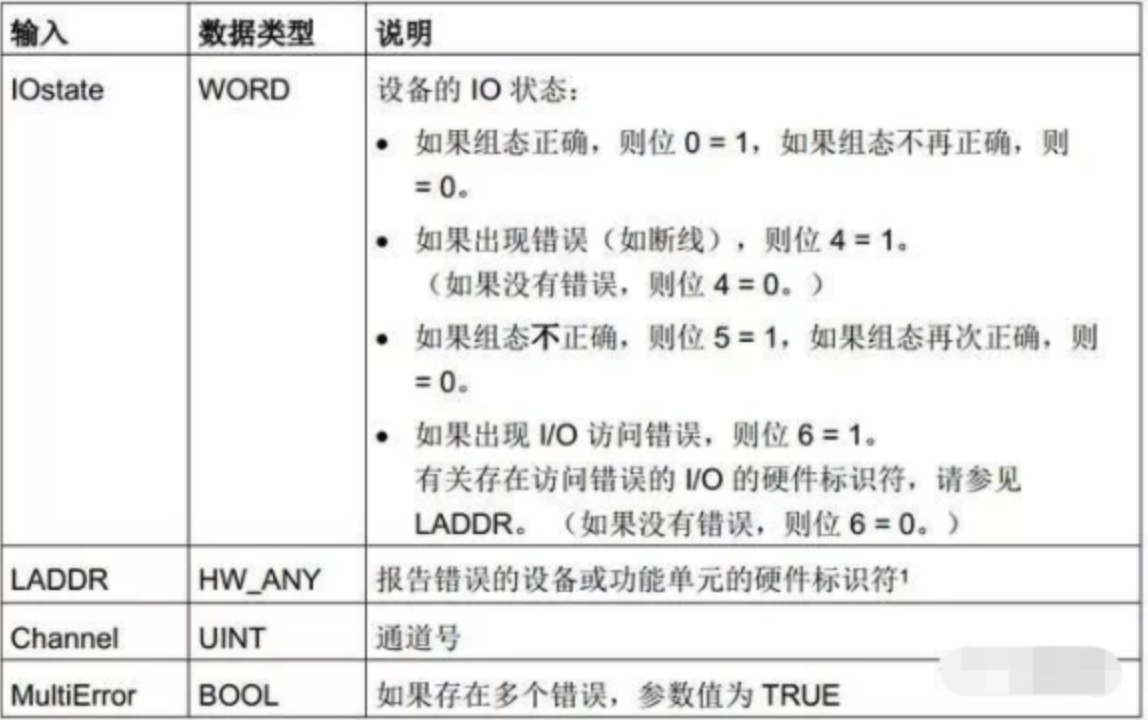

 图18诊断错误中断OB的启动信息

结束语

 在以上内容中，我们将介绍TIA门户编程的重要组成部分OB块。 这不仅适用于1200，也适用于1200、300、400。由   于西门子1200本身的功能限制，1200个知识点与其他模型不同。 程序结构的分类比200更细致。
